當(dāng)前主流鋰電池使用液態(tài)電解質(zhì)，存在起火等安全隱患，且特定體積內(nèi)能夠儲存的能量有限，用固態(tài)電解質(zhì)替換傳統(tǒng)鋰離子電池中的有機(jī)液態(tài)電解質(zhì)可以極大緩解安全問題，且有望突破能量密度的“玻璃天花板”，固態(tài)電池應(yīng)運(yùn)而生。固態(tài)電池的生產(chǎn)當(dāng)然也離不開砂磨機(jī)，下面我們以石榴石結(jié)構(gòu)固體電解質(zhì)為例，介紹砂磨機(jī)在固態(tài)電池中的應(yīng)用。

固態(tài)電池，是一種使用固體正負(fù)極和固體電解質(zhì)，不含有任何液體，所有材料都由固態(tài)材料組成的電池。據(jù)預(yù)測，2020年固態(tài)電池技術(shù)研發(fā)有望取得突破性進(jìn)展，在成本、能量密度和生產(chǎn)過程等方面進(jìn)一步趕超鋰離子電池技術(shù)。

H:Ta-LLZO顆粒表面的HRTEM原子排列圖像

Ta摻雜Li7La3Zr 2O12（Ta-LLZO）石榴石結(jié)構(gòu)固體電解質(zhì)具備室溫電導(dǎo)率高，對金屬鋰穩(wěn)定和可在空氣環(huán)境下制備等優(yōu)點(diǎn)，是下一代高安全性固態(tài)電池的固體電解質(zhì)材料的候選者之一。其結(jié)構(gòu)中Ta5+取代Zr4+引入Li空位，一方面穩(wěn)定立方相，另一方面提高電導(dǎo)率。在眾多制備Ta-LLZO粉體的方法中，固相反應(yīng)法（SolidStateReaction,SSR）是最實(shí)用的可大規(guī)模生產(chǎn)預(yù)燒粉的方法。在壓制成型和燒結(jié)之前，一般會將預(yù)燒粉研磨至亞微米級以提高其燒結(jié)活性。

G:Ta-LLZO顆粒的Ta-LLZO顆粒的照片

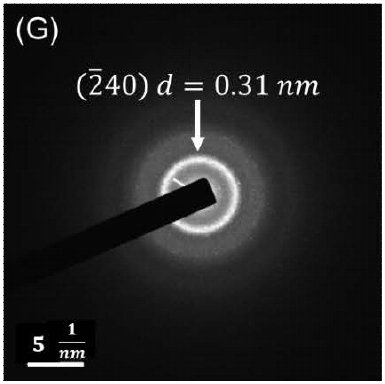

圖F為一個典型的砂磨后的Ta-LLZO顆粒的STEM照片。經(jīng)過砂磨的細(xì)顆粒表面較為粗糙，對其中白色虛線框標(biāo)記的區(qū)域做選區(qū)電子衍射（SAED），結(jié)果如圖G所示。電子衍射花樣為展寬明顯的多晶德拜環(huán)，最亮的環(huán)對應(yīng)于晶面間距為0.31nm的(240)面。該面間距比純Ta-LLZO粉體和H+ 交換后的Ta-LLZO晶格中的數(shù)值大。說明砂磨后的細(xì)Ta-LLZO顆粒表面和內(nèi)部晶格變形并多晶化。圖H為顆粒表面的HRTEM原子排列圖像。該圖像表明，Ta-LLZO在極小的疇區(qū)內(nèi)（1~2nm）有序排列，但不同疇區(qū)的排列完全是無序的，進(jìn)一步證實(shí)了砂磨顆粒的多晶化，利于后續(xù)燒結(jié)。

F:Ta-LLZO顆粒的STEM

由此可見，固態(tài)電解質(zhì)的制備工藝更加精細(xì)化，對粉體粒度的要求也更高，傳統(tǒng)的球磨設(shè)備不足以滿足其要求，所以生產(chǎn)固態(tài)電解質(zhì)離不開砂磨機(jī)。

砂磨機(jī)是目前物料適應(yīng)性最廣、最為先進(jìn)、效率最高的研磨設(shè)備，研磨腔最為狹窄，撥桿間隙最小，研磨能量最密集，配合高性能的冷卻系統(tǒng)和自動控制系統(tǒng)，可實(shí)現(xiàn)物料連續(xù)加工連續(xù)出料，極大的提高了生產(chǎn)效率。

版權(quán)聲明

1，本站轉(zhuǎn)載作品(包括論壇內(nèi)容)出于傳遞更多信息之目的，不承擔(dān)任何法律責(zé)任，如有侵權(quán)請聯(lián)系管理員刪除。

2，本站原創(chuàng)作品轉(zhuǎn)載須注明“稿件來源”，否則禁止轉(zhuǎn)載！
